PPケージ型高流量プリーツフィルターカートリッジ

高流量プリーツフィルターカートリッジの製造において、 PPケージ（ポリプロピレンケージ）は、機械的強度の確保、プリーツフィルターの保護、そして高流量・高圧条件下での安定したろ過性能の確保において重要な役割を果たします。PPケージの設計と品質は、フィルターカートリッジ全体の信頼性、ろ過効率、そして寿命に直接影響します。上海INDROは、 PPケージの専門サプライヤーであり、高流量フィルターのアウターケージのサプライヤーとして、様々な産業用ろ過用途の厳しい要求を満たす幅広いINDROプラスチック部品を開発・供給してきました。

この記事では、高流量プリーツフィルターカートリッジに使用される主な PP ケージの種類、その設計上の特徴、材料特性、製造プロセス、および INDRO のような専門サプライヤーから高品質の PP ケージを選択する利点について紹介します。

1. 高流量プリーツフィルターカートリッジにおけるPPケージの役割
PPケージは、高流量プリーツフィルターカートリッジの構造骨格として機能します。主な機能は以下の通りです。

機械的強度の提供:ケージはプリーツ状の媒体をサポートし、差圧による崩壊を防止します。
均一な流れの分散を確保:ケージの開口部が適切に設計されているため、流体がプリーツを均等に通過し、有効なろ過面積が最大化されます。
プリーツメディアの保護:ケージは外部シールドとして機能し、設置時または操作時の機械的な損傷を防ぎます。
寸法安定性の維持: PP ケージは、高温または化学条件下でもフィルターカートリッジの真円度と剛性を維持するのに役立ちます。

これらの重要な役割を考慮すると、PP ケージの設計と製造精度は、高流量フィルターの全体的なパフォーマンスにとって非常に重要です。

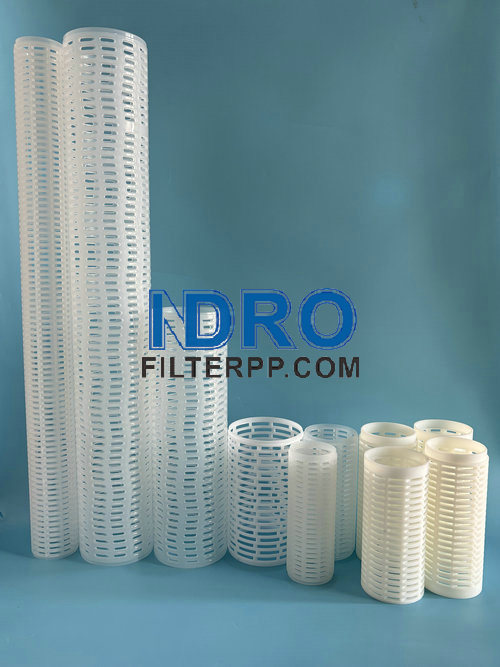

2. 高流量フィルターカートリッジ用PPケージの一般的な種類
PPケージの構造と形状は、高流量プリーツフィルターカートリッジの設計によって異なります。現在、ろ過業界で使用されている最も一般的なタイプは次のとおりです。
a. 外側ケージタイプ
アウターケージは、高流量フィルターカートリッジの中で最も目立ち、かつ重要な部品です。プリーツ状のろ材を外部から保護し、円筒形状を維持する役割を果たします。高流量フィルター用アウターケージのサプライヤーである上海INDROは、以下のような様々なデザインのアウターケージを製造しています。

ストレートリブ外側ケージ:強力なサポートと広い開口面積を実現するシンプルな垂直リブ設計。
クロスリブ外側ケージ:剛性が強化されており、高圧用途に適しています。
カスタマイズされたスロットパターンケージ:特定のフロー要件とプリーツ形状に合わせて最適化されています。

これらの外側ケージはバージンポリプロピレン (PP)材料で作られており、優れた機械的強度、耐薬品性、熱安定性を保証します。
b. インナーケージタイプ
一部の高流量プリーツフィルターカートリッジには、内側ケージと外側ケージの両方が含まれています。内側ケージは、ろ過中にプリーツメディアが内側に倒れるのを防ぐための内部サポートを提供します。INDROのプラスチック製内側ケージ製品は、外側ケージとフィルターエンドキャップに完璧にフィットし、位置合わせできるよう精密に成形されています。
c. 一体成形ケージ
一部のフィルターモデルでは、ケージは内側と外側のサポートを一体化した一体成形構造で製造されています。このタイプは、高い信頼性、接合部の弱点がなく、製造工程における組み立ての迅速化を実現します。
d. 分割ケージタイプ
一部の大口径または長尺高流量カートリッジ（40インチフィルターなど）では、分割ケージ設計が採用されています。ケージは複数のセクションに分割され、組み立て時に結合されます。これにより、取り扱いが容易になり、製造時や輸送時の変形リスクが軽減されます。
e. 強化ケージタイプ
フィルターを高差圧、高温、または粘性流体のアプリケーションで使用する場合は、強化PPケージが使用されます。これらの設計は、より厚いリブ、より高密度のサポート構造、または特別な複合PP材料を使用することで、強度を高めています。

3. PPケージの材料特性
PPケージの材質選択は非常に重要です。ポリプロピレン（PP）は、そのユニークな特性の組み合わせにより、フィルターケージに最も広く使用されているプラスチックです。

高い耐薬品性：酸、アルカリ、多くの有機溶剤に適しています。
優れた機械的強度:高流量および高圧力下でも剛性を維持します。
熱安定性: 80～90℃までの連続動作に耐えることができます。
軽量でコスト効率に優れ、処理やリサイクルが容易です。
無毒でクリーン：食品、飲料、医薬品のろ過に適しています。

上海INDROは、 PPケージの信頼できるサプライヤーとして、高品質のバージンPPと高度な射出成形技術を使用して、国際基準を満たす耐久性と寸法安定性のあるケージを製造しています。

4. PPケージの製造工程
PPケージの製造には、精密な設計、金型製作、そして成形工程が含まれます。一般的な工程は以下のとおりです。

設計とモデリング:エンジニアは CAD とシミュレーションツールを使用してケージ構造を設計し、最適な流体力学と機械的性能を確保します。
金型製作:精密金型は、寸法の一貫性と滑らかな表面仕上げを確保するために厳しい公差で製造されます。
射出成形:高性能射出成形機を使用して、溶融 PP を制御された温度と圧力下でケージ形状に成形します。
冷却とトリミング:成形後、ケージは冷却され、トリミングされ、バリや変形がないか検査されます。
品質検査:寸法チェック、耐圧テスト、プリーツメディアとエンドキャップの適合検証により、各ケージが仕様を満たしていることを確認します。

INDRO のプラスチック部品生産ラインは厳格な品質管理手順に従い、各 PP ケージが一貫したパフォーマンスと長い耐用年数を提供することを保証します。

5. 高流量フィルターにおけるPPケージの応用分野
高品質の PP ケージを備えた高流量プリーツフィルターカートリッジは、次のような業界で広く使用されています。

水処理: RO システム、淡水化、都市水の浄化のための前濾過。
食品および飲料:飲料、シロップ、乳製品、ボトル入り飲料水のろ過。
医薬品：滅菌濾過およびプロセス液体の精製。
化学処理:溶剤、酸、プロセス流体のろ過。
発電：凝縮水およびタービンオイルのろ過。

これらすべての分野において、PP ケージの耐久性と化学的適合性は、信頼性の高いろ過を確保し、ダウンタイムを最小限に抑えるための鍵となります。

6. PPケージサプライヤーとしてINDROを選択するメリット
フィルターカートリッジメーカーにとって、 PPケージの適切なサプライヤーを選択することは不可欠です。上海INDROは数多くのメリットを提供します。

包括的な設計オプション: INDRO は、さまざまな高流量フィルタ設計に適した複数のケージタイプとサイズを提供します。
カスタマイズ機能:当社は顧客の要件に応じてケージ構造、リブパターン、スロット形状をカスタマイズできます。
高品質の素材:追跡可能な品質認証を受けた未使用の PP 素材のみを使用しています。
高度な成形技術:精密金型と自動化生産により、一貫した品質を保証します。
フィルター製造の統合サポート: INDRO は PP ケージを供給するだけでなく、フィルターエンドキャップ、コア、完全なINDRO プラスチック部品セットなどの関連コンポーネントも提供しています。

上海INDROは、濾過業界での長年の経験を通じて、最高クラスの品質と性能を要求する世界中のフィルターメーカーにとって、高流量フィルターの外側ケージの信頼できるサプライヤーとなっています。

7. PPケージ技術の将来的な発展
より高い効率性と持続可能性への需要が高まる中、PPケージ技術は進化を続けています。現在のトレンドは以下の通りです。

環境に配慮したフィルター部品にリサイクルPP素材を使用。
精密成形により、同じ強度でより薄い壁を実現し、材料の消費量を削減します。
追跡可能性のためのスマート ID (QR コードまたは埋め込みタグ) との統合。
PP と他のプラスチックを組み合わせたハイブリッド構造により、過酷な条件下でもパフォーマンスが向上します。

上海INDROは、濾過業界の将来のニーズを満たすために、新しい成形技術と高性能INDROプラスチック部品を積極的に開発しています。

結論
PPケージは、高流量プリーツフィルターカートリッジの重要な構造要素です。その設計、材質、そして製造精度は、フィルターの性能と信頼性を直接左右します。上海INDROのようなPPケージと高流量フィルターのアウターケージの専門サプライヤーを選定することで、各フィルターカートリッジは最適な強度、安定性、そしてろ過効率を実現できます。
高度な設計能力、高品質の材料、そして継続的なイノベーションを駆使したINDROのプラスチック部品は、世界中の高流量フィルターカートリッジメーカーに卓越したサポートを提供しています。ろ過技術の進歩に伴い、高品質のPPケージの重要性は高まり続け、効率的で信頼性が高く、持続可能なろ過ソリューションの基盤としての役割を強化していきます。
