プリーツ型フィルターカートリッジは、医薬品、水処理、食品・飲料、石油化学、エレクトロニクスなど、多くの業界において不可欠な部品です。プリーツ型設計によって表面積が最大化され、ろ過性能が向上し、その効率性は高いものとなっています。しかし、プリーツ型フィルターカートリッジの信頼性は、プリーツ型ろ材だけでなく、カートリッジの組み立てと密封方法にも左右されます。プリーツ型フィルターカートリッジの製造において最も重要な工程の一つは、エンドキャップの溶接です。
ここでプリーツフィルターカートリッジ用ベーシックエンドキャップ溶接機の出番です。この特殊装置は、プリーツフィルターのろ材とコアにプラスチック製エンドキャップをしっかりと固定し、漏れのない性能と構造的完全性を確保するために設計されています。この機械がなければ、フィルターは圧力下で故障したり、プロセス流体を汚染したり、耐久性を失ったりする可能性があります。
この記事では、基本的なエンドキャップ溶接機とは何か、その仕組み、設計と動作の原理、フィルター製造における重要性、フィルター製造業者にもたらす利点について説明します。

プリーツフィルターカートリッジベーシックエンドキャップ溶接機とは何ですか?

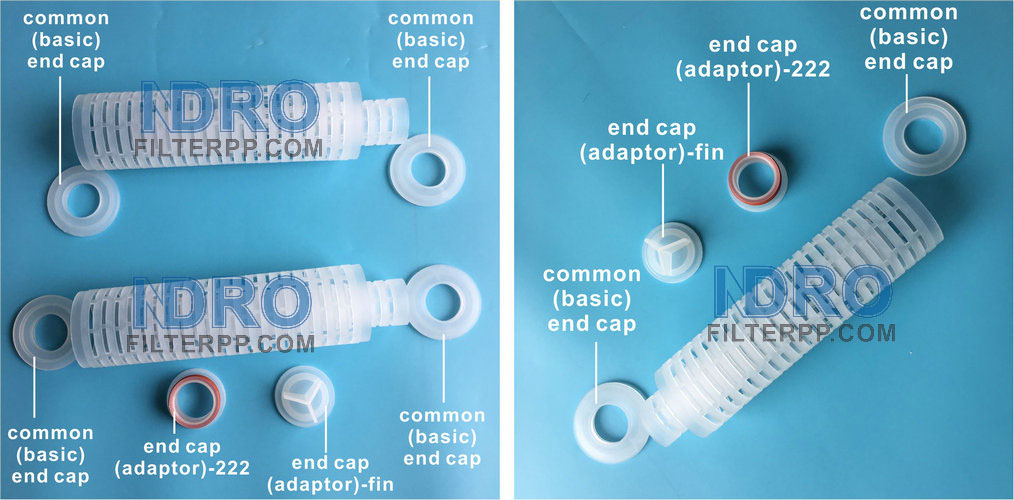

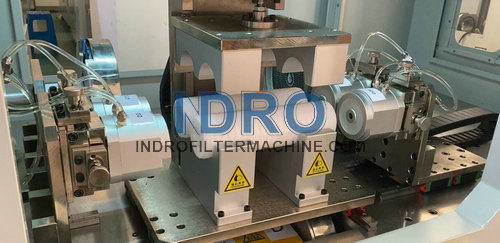

プリーツフィルターカートリッジ用ベーシックエンドキャップ溶接機は、プリーツフィルターカートリッジのプラスチック製エンドキャップをプリーツメディアと内芯に接着または溶接するための特殊な製造装置です。エンドキャップはプリーツ構造の両端を密閉し、フィルターを一体化させ、流体のバイパスを防ぐため、非常に重要な役割を担っています。
ここでの「ベーシック」という言葉は、多くの場合、エンドキャップ溶接装置の最も基本的なモデルを指すものであり、一般的には一般的なサイズ（長さ10インチ、20インチ、30インチ、40インチなど）の標準フィルターカートリッジ用に設計されています。このモデルは、より複雑な溶接システムに見られる高度な自動化機能やモジュール化機能を一部排除し、エンドキャップ溶接という基本的な作業を効率的かつ確実に実行することに重点を置いています。
この機械は通常、ポリプロピレン（PP）、ポリエステル（PET）、PES、PVDF、グラスファイバー、ナイロン、PTFE、その他フィルター製造で一般的に使用される溶接可能なポリマーなどのフィルター材料に対応するように設計されています。制御された方法で熱と圧力を加えることで、接触面を溶融し、エンドキャップをカートリッジに永久的に接着します。

基本的なエンドキャップ溶接機はどのように機能しますか?
プリーツフィルターカートリッジの基本エンドキャップ溶接機は、構造化された動作原理に従います。
カートリッジアセンブリのロード

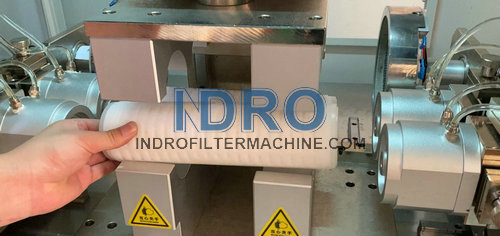

オペレーターは、半完成フィルター（プリーツパックを外側のケージと内側のコアに挿入したもの）と必要なプラスチック製エンドキャップを溶接ステーションにセットします。一部の機械には、部品の正確な位置合わせを保証するための治具や金型が備わっています。

加熱プロセス

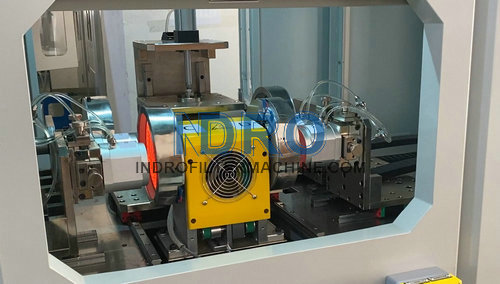

溶接システムは、加熱源（通常は赤外線加熱または伝導加熱）を用いて、フィルターエンドキャップとプリーツ状フィルターメディア間の接合部分を溶融します。赤外線システムは、非接触で均一な加熱を可能にするため、最新の機械では特に好まれています。

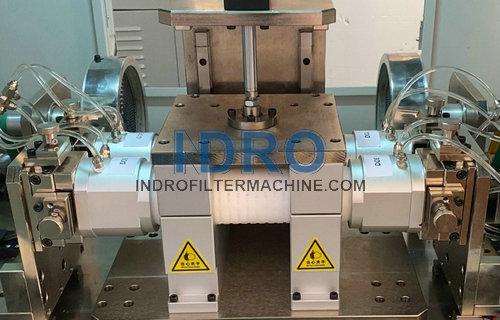

プレスと接着
材料が所定の温度に達すると、機械が圧力をかけてエンドキャップをプリーツ構造とコアに押し付けます。溶融した熱可塑性樹脂は冷却とともに固化し、強固で永続的な接合を実現します。

冷却段階
カートリッジの寸法安定性を維持するために、一部の溶接機には冷却システムが装備されています。これにより、溶融プラスチックは変形することなく速やかに固まります。

荷降ろし
溶接と冷却後、しっかりと溶接されたエンドキャップが付いた完成したフィルターカートリッジがマシンから取り出され、次の処理 (アダプタの溶接、テスト、パッケージングなど) の準備が整います。

基本的なエンドキャップ溶接機の主な機能
メーカーによって機器の設計は異なりますが、ほとんどの基本的なエンドキャップ溶接機には次の機能が含まれています。
精密加熱システム- 過熱や加熱不足のない一貫した溶接を保証します。
調整可能な固定具- マシンがさまざまなカートリッジの長さと直径に対応できるようにします。
ユーザーフレンドリーなコントロール- 温度、圧力、タイミング調整用の簡素化されたインターフェース。
耐久性のある構造- ダウンタイムを最小限に抑えながら高い生産サイクルに対応できるように構築されています。
安全機構– 作業者を保護するためのシールド、緊急停止装置、センサーなどが含まれます。より高度なモデルには、デジタル温度コントローラー、プログラマブルロジックコントロール（PLC）、自動ローディング/アンローディングシステムなどが搭載されているものもあります。ただし、基本的なエンドキャップ溶接機は、過度な複雑さを避け、信頼性の高い溶接を実現することに主眼を置いています。

フィルターカートリッジ製造におけるエンドキャップ溶接の重要性
基本的なエンドキャップ溶接機の役割は、いくつかの理由から重要です。
漏れ防止
エンドキャップの溶接が不十分だと、濾過されていない液体がプリーツメディアをバイパスし、フィルターの効率が低下してシステムが汚染される可能性があります。
構造の健全性
エンドキャップがプリーツ状のろ材を所定の位置に固定し、圧力による潰れやずれを防ぎます。強力な溶接により、フィルターの形状と機能を維持します。
互換性
様々な業界では、薬品、圧力、高流量に耐えられるフィルターが求められています。適切な溶接により、フィルターはこれらの用途の要求を満たすことができます。
生産の一貫性
手作業による接合方法では均一な仕上がりを保証することはできません。専用の溶接機を使用することで、数千個のカートリッジにわたって再現性の高い品質を確保できます。
コスト効率
溶接機は、不良フィルターによる廃棄物を削減することで、生産コストの削減と収益性の向上に貢献します。

基本的なエンドキャップ溶接機を使用する利点
プリーツフィルターカートリッジベーシックエンドキャップ溶接機に投資すると、メーカーには次のようないくつかの利点があります。
信頼できる品質- 業界標準を満たす一貫した溶接を生成します。
効率の向上- 手作業による方法に比べて、エンドキャップの溶接に必要な時間を短縮します。
不良率の低減- 不適切な接着によるフィルターの不良を最小限に抑えます。
柔軟性- 調整可能な固定具により、さまざまなカートリッジの長さや直径に適応できます。
オペレーターフレンドリー– 基本モデルは、完全に自動化されたマシンよりも習得や操作が簡単な場合が多いです。
耐久性- 最小限のメンテナンスで長持ちするように作られているため、コスト効率の高い投資になります。

ベーシックエンドキャップ溶接機の用途
プリーツフィルターカートリッジ用ベーシックエンドキャップ溶接機は、高性能ろ過を必要とする業界で広く使用されています。主な用途は以下のとおりです。
製薬業界– 液体およびガスの滅菌ろ過用。
食品および飲料加工– 水、ビール、ワイン、ジュース、乳製品の純度を確保します。
電子機器製造– 超純水およびプロセス化学薬品から粒子を除去します。
石油化学製品および石油・ガス– 油圧作動油、燃料、潤滑油のろ過。
水処理- 工業用および都市用水の浄化用カートリッジの製造。

エンドキャップ溶接技術の進化
フィルターカートリッジ製造の初期には、接着に接着剤が使用されることがありました。接着剤は効果的なケースもありましたが、化学物質の浸出、シール強度の低下、製造コストの上昇といったリスクがありました。
エンドキャップ溶接機の開発により、接着剤の代わりに熱と圧力を使用することでこれらの問題は解消されました。時を経て、技術は進歩し続けています。
単純な伝導加熱から赤外線加熱システムまで。
手動で操作する器具から半自動および全自動の機械まで。
単一サイズの金型から複数サイズの調整可能なシステムまで、基本的なエンドキャップ溶接機は依然としてこの技術の基盤となっています。上級モデルはより高い自動化と速度を実現しますが、ベーシックバージョンはエントリーレベルの機械として、メーカーが複雑さと投資を抑えながら信頼性の高いフィルターを製造するのに役立ちます。

適切な基本的なエンドキャップ溶接機の選択
プリーツフィルターカートリッジの基本エンドキャップ溶接機を選択する場合、製造業者は次の点を考慮する必要があります。
フィルターの仕様- カートリッジのサイズ、材質、生産量。
加熱方法- 多くの場合、赤外線システムは精度と清潔さの点で優れています。
使いやすさ- シンプルなコントロールと素早いセットアップにより、時間を節約し、オペレーターのエラーを削減します。
メンテナンスの必要性- 耐久性のある設計と簡単に交換できる部品を備えたマシンは、ダウンタイムを最小限に抑えます。
サプライヤーの信頼性– 信頼できるメーカーを選択すると、高品質の機器とアフターサポートが保証されます。

結論
プリーツフィルターカートリッジ用ベーシックエンドキャップ溶接機は、高品質フィルターの製造において重要な役割を果たします。エンドキャップとプリーツフィルターメディアを強固かつ確実に、そして均一に接合することで、フィルターカートリッジの性能と耐久性に不可欠な役割を果たします。
高度な自動化システムと比較すると基本的なモデルと言えるかもしれませんが、ベーシックエンドキャップ溶接機は多くのフィルターメーカーにとって不可欠な存在です。コスト効率、信頼性、そして操作性において完璧なバランスを実現しています。この装置を使用することで、製薬、食品・飲料、水処理、電子機器、石油化学といった業界の厳しい基準を満たすフィルターを製造できます。
つまり、基本的なエンドキャップ溶接機は単なる機械ではなく、フィルターカートリッジ製造のバックボーンであり、世界中の重要な用途ですべてのプリーツフィルターが期待どおりに機能することを保証します。
