大流量プリーツフィルターカートリッジ溶接機 - 溶接機 - 装置 - 生産ライン
形番：SIIC-M028
ハイフロープリーツフィルターカートリッジ溶接機 - 溶接機 - 装置 - 生産ラインは、3M、パーカー、ポールハイフローフィルターカートリッジなどの大口径 - 脂肪プリーツフィルターカートリッジを作る、ハイフロープリーツフィルターカートリッジの溶接に特別に使用されます。
1.主要な部品：
- ハイフローフィルタープリーツメーカー
- 高流量プリーツカートリッジエンドキャップ溶接機 - 溶接機
- 高流量プリーツカートリッジ長コネクタ溶接機 - 溶接機
- クリアフィルターカートリッジミドルシーム溶接機 - 溶接機
- 高流量プリーツフィルターカートリッジ長さカッター
2.適用範囲：
SIICハイフローフィルターカートリッジ生産ラインは、3M、パーカー、ポールハイフローフィルターカートリッジなどの大口径 - 脂肪プリーツフィルターカートリッジを製造する、ハイフロープリーツフィルターカートリッジの溶接に特別に使用されます。
3. 特徴：
大口径のフィルターカートリッジ - 高流量の太いプリーツフィルターカートリッジのための特別な。
3M、Parrker、Pall高流量フィルターカートリッジと同様の高流量プリーツフィルターカートリッジ専用。
利用できる直径：82-152.4mm（3 "-6"）、他の直径は顧客用である場合もあります。
1つの工業用フィルター機械メーカーとサプライヤーとして 、上海Indro工業有限公司は製造し、マイクロ多孔質折り畳み式フィルター溶接機 - 機器、PP - PES - ファイバーグラス - ナイロン - PTFEプリーツフィルターカートリッジ生産ライン、高流量プリーツフィルターカートリッジ生産を供給しています。ライン、私達はまた外のおり、内部中心、カートリッジ帽子および接続の端の部品を含むプリーツをつけられたフィルターカートリッジのプラスチック部品を供給します。
仕様データ：
- ハイフローフィルタープリーツメーカー
最大用紙幅：1100 mmまたはその他の要件に応じて。
プリーツの深さ：調節可能な8-55mm
最大プリーツスピード：120pleats / min
最大プリーツ長さスピード：12m / min（プリーツの深さによって異なります）
PLCを使って。
力：標準的な380/3段階、他は条件によって顧客用である場合もあります。
SIIC-M028-P1100-PLC：一般的なプリーツ用の半自動。
SIIC-M028-P1100-PLC-A：一般的なプリーツと「M」プリーツの両方のための全自動
- 大流量プリーツカートリッジエンドキャップ溶接機
フレーム：折板溶接と標準ボルト接続構造
溶接温度、溶接時間、溶接深さは自動的に制御されます。
大流量プリーツフィルターカートリッジのキャップの溶接に最適です。
良好で安定したシール性と堅牢性
自動制御
簡単操作
標準モデルは手動ドアとあります、自動ドアは顧客の要求によって任意です。
力：標準的な380/3段階、他は条件によって顧客用である場合もあります。
SIIC-M028-ECW：ホットプレート溶接システム、加熱金型（真鍮H62）、一度に片端から溶接キャップ。
SIIC-M028-ECWH：ホットプレート溶接システム、加熱金型（真鍮H62）、両端からのキャップの溶接、時間当たりの生産能力が2倍。
SIIC-M028-ECW-IR-A：赤外線溶接システム、ニューマチックドライブ、1回につき片端から溶接キャップ。
SIIC-M028-ECWH-IR-A：赤外線溶接システム、空気圧駆動、時間当たり両端からの溶接キャップ、二重生産能力。
SIIC-M028-ECWH-IR-S：赤外線溶接システム、サーボドライブ、時間ごとの両端からの溶接キャップ、2倍の生産能力。
- 高流量プリーツカートリッジ長コネクタ溶接機
フレーム：折板溶接と標準ボルト接続構造
加熱型：真鍮H62、良好な熱伝導率、温度範囲：0〜399℃
制御モード：PLC
機能：60 "の場合のように、より長いカートリッジになるようにカートリッジを一緒に接続し、60"部分を得るために20 "部分と40"部分を接続します。
フィルターカートリッジがまっすぐであることを確認してください。
自動制御
簡単操作
接続長は標準モデルで最大60インチです。他の長さは顧客用である場合もあります。
標準モデルは手動ドアとあります、自動ドアは顧客の要求によって任意です。
力：標準的な380/3段階、他は条件によって顧客用である場合もあります。
SIIC-M028-LJW：ホットプレート溶接システム、加熱金型（真鍮H62）、空気圧駆動、時間当たり1個の溶接。
SIIC-M028-LJW-S：ホットプレート溶接システム、加熱金型（真鍮H62）、サーボドライブ、時間あたり1個の溶接。
- フィルターカートリッジミドルシーム溶接機（SIIC-M025-MSW）
継ぎ目か接合箇所をフィルターカートリッジの中間、良質の溶接の継ぎ目で溶接するため。
- ハイフロープリーツフィルターカートリッジ縦カッター（SIIC-M028-LC）
フレーム：折板溶接と標準ボルト接続構造
回転カッティングナイフ
サイズ/重量：プリーツカートリッジの長さの範囲によると
毎回フィルターカートリッジの片端（1pc）を自動的に切断する。
切断端が平らで滑らかであることを確認してください。
生産能力を向上させる
5.プロセスを作る液体のろ過高い流れのプリーツをつけられたフィルターカートリッジ：
- カートリッジプリーツの製造：フィルターカートリッジプリーツを製造するための高流量濾紙プリーツ機の使用
- 溶接 ミドルシーム：ミドルシーム 溶接機を使用してフィルターカートリッジ紙のミドルシーム熱溶接を行う
- 長さカッター/コントローラー：高流量フィルターカートリッジ長カッターを使用してプリーツ濾紙をカット/トリム
- カートリッジ成形：プリーツ付きフィルターカートリッジを初期形状に保つために、内側のコアをメンブレンの内側にして、正しい長さのフィルターメンブレンを外側のケージ（プラスチックシェル）に入れる。
- エンドキャップとコネクタエンドの溶接： 60インチを作るために、フィルタカートリッジの端にコネクタエンドを溶接するためにハイフローフィルタキャップ溶接機を使用して、20インチの長さまたは40インチの長さの片の端にキャップを溶接する必要があります。溶接コネクタ端部にキャップを溶接する必要はありません。
- 長さ方向のコネクタ溶接： 20 インチ / 30 インチ / 40 インチの長さのプリーツフィルターカートリッジ用、通常は高流量プリーツフィルターカートリッジの長さの接続用溶接機を使用して10インチの2/3/4部分を溶接して20 "/ 30" / 40インチプリーツフィルターカートリッジ。 60インチの長さを作るために、20インチか40インチの片のどちらかの端の1つにキャップを溶接した後、60インチの高流量フィルターを作るために長さのコネクター溶接機を使う。
6.大流量プリーツフィルターカートリッジを完成させるには、次の機械を使用する必要があります。
SIIC-M028-P1100：プリーツメーカー、プリーツカートリッジ濾紙プリーツ機、濾紙の折りたたみ/プリーツ濾紙専用
SIIC-M028-ECW：プリーツ付きカートリッジエンドカバー溶接機、フィルターカートリッジのエンドカバー溶接用
SIIC-M028-LJW：ハイフロープリーツカートリッジ長接続溶接機、20 "、2部品、1継手、30" 2部品で3部品、40 "4部品で3部品60インチの作品を得るために、1つの20インチと1つの40インチ。
SIIC-M025-MSW：プリーツカートリッジミドルシーム溶接機、ppプリーツフィルターカートリッジの外側カバーのミドルシーム溶接用
SIIC-M028-LC：カートリッジの長さ - プリーツ幅をカットするための特別な高流量プリーツ付きカートリッジ長さカッター、プリーツエッジのトリミングを行います。

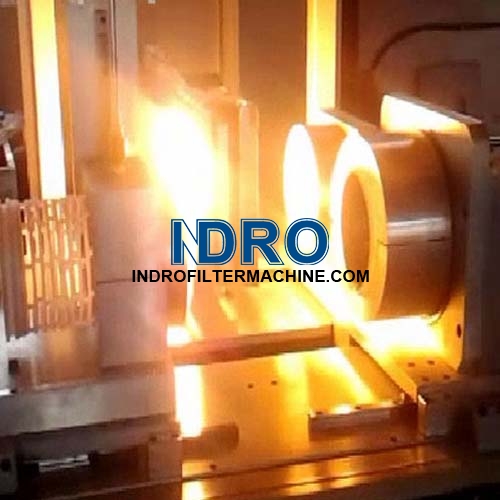

高流量フィルターエンドキャップ溶接ビデオ
高流量フィルター長さコネクタ溶接ビデオ
高流量フィルタープリーツパックのエッジカットトリミングビデオ
高流量フィルターの外側ラップ/バンド/ベルトのスパイラル巻きビデオ
