多層メディア巻き取り/ラッピング/ワインディングフィルターカートリッジ製造機ライン

Name: 多層メディア巻き取り/ラッピング/ワインディングフィルターカートリッジ製造機ライン
Brand: INDRO FILTER MACHINE
SKU: SIIC-M038
Availability: InStock
Rating: 5 (1 reviews)

アイテムナンバー: SIIC-M038

SIIC-M038 は、多層メディア巻き/ラッピング/巻き取りフィルターカートリッジを製造するための特別な機械ラインです。フィルターは、内部コアと、膜として多層の勾配ポリプロピレンメルトブローン生地、またはサポートとしてメッシュで構成されています。

お問い合わせ

pdfフォーマット

説明

SIIC-M038 多層メディア巻き取り/ラッピング/ワインディングフィルターカートリッジ製造ライン

モデル番号: SIIC-M038

SIIC-M038は、多層膜巻き取り/ラッピング/ワインディング方式のフィルターカートリッジを製造するための専用ラインで、 フィルター本体製造部とフィルターエンドキャップ溶接部を備えています。このシリーズのフィルターカートリッジは、独自の多層ポリプロピレンろ過膜構造を特徴としており、内芯と、メンブレン（膜）として多層の勾配ポリプロピレンメルトブローン布、または支持体としてメッシュで構成されています。

多層メディア巻きフィルターカートリッジについて

多層メディア巻きフィルターカートリッジは、ロール巻きフィルターカートリッジとも呼ばれ、様々な勾配不織布または膜で作られており、一般的なメルトブローンフィルターカートリッジよりも高いろ過効率を備えています。ポリプロピレンなどの素材（不織布、メルトブローン布、メッシュ巻き）を多層構造にすることで、このフィルターはろ過面積が広く、一般的なメルトブローンフィルターよりも比較的長寿命です。
構造:
サポート層フィルターメディア：PP
膜層：PP
コア/ケージ/エンドキャップ：PP
外径: 63mm
ID:40mm
長さ: 10インチ、20インチ、30インチ、40インチ

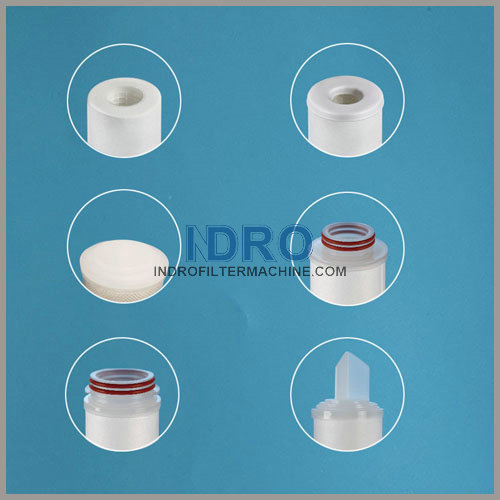

エンドキャップの種類:
SOE: 226/スピア（フィン）、222/フラットキャップ、222/スピア（フィン）
DOE

機械ラインデータ:

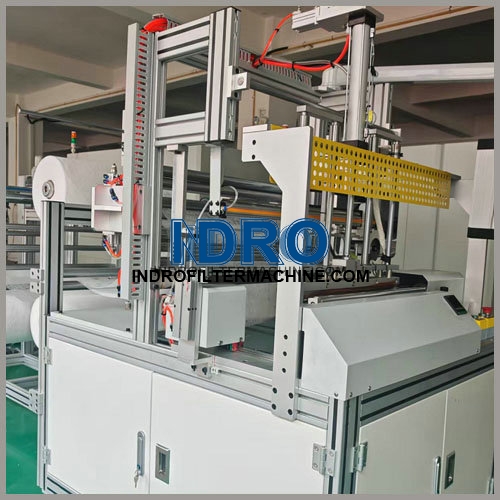

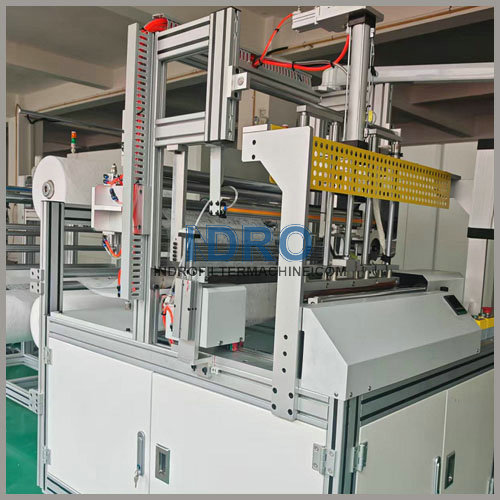

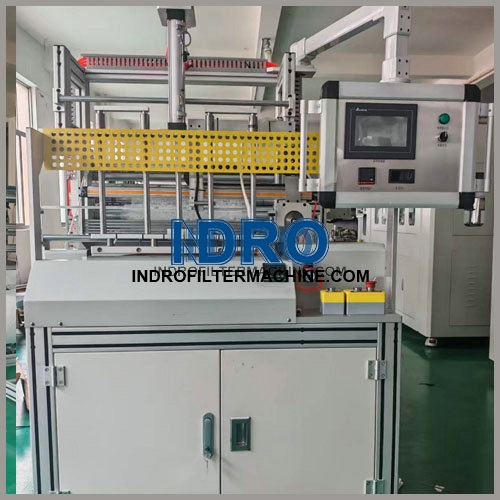

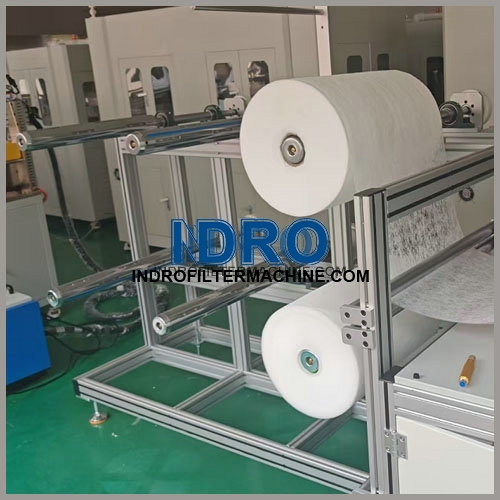

パート1：多層メディア巻きフィルターカートリッジ本体製造部
特徴/機能
/各層のフィルター膜長さの自動制御
フィルター膜の各層の長さを制御します。フィルターエレメント全体におけるフィルター膜の各層に使用されるメートル数を制御します。
/クロスカッティングオンライン
各フィルターエレメントに巻き付ける必要のあるフィルター膜の設定長さをオンラインで自動的にクロスカットします。
/自動巻き
巻き付ける必要がある回転数と層数に基づいて、各フィルター要素を自動的に巻き付けます。
/自動溶接
巻き取った後、膜の継ぎ目/端はフィルター要素に自動的に溶接されます。
/自動縦横切断オンライン
フィルターエレメントの最終的な長さに応じて切断およびトリミングします。
完成したフィルターの品質の正確な管理
各フィルターエレメントの外径サイズと使用されるフィルター膜のメートル数が規格に適合していることを確認し、合格のフィルター製品を製造します。
機械寸法: 330cmx150cmx200cm (6 層、20 インチフィルターの場合)。特別な要件がある場合、機械寸法はそれに応じて変更されます。
電源:デフォルトは 380V、50Hz、3 相、4KW ですが、その他の電圧はさまざまな国の顧客に応じてカスタマイズできます。

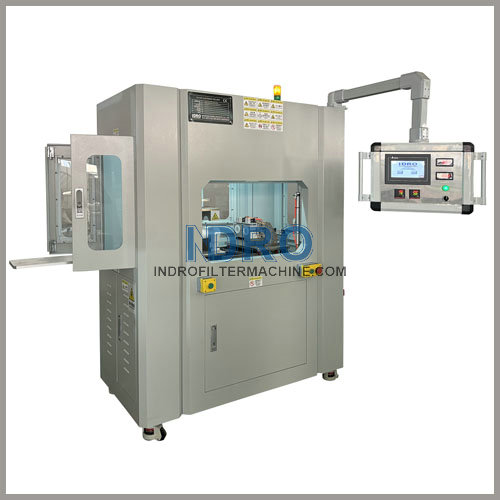

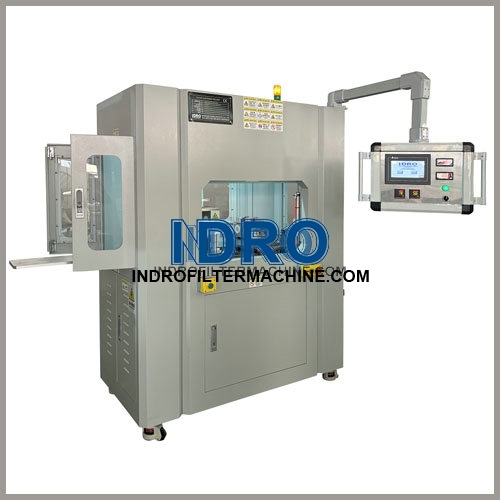

パート2：多層メディア巻きフィルターカートリッジエンドキャップ溶接部品

特徴/機能
この部品は、巻き取り式フィルターカートリッジのエンドキャップを溶接するためのものです。エンドキャップの種類には通常、226/スピア（フィン）、222/フラットキャップ、222/スピア（フィン）があります。
エンドキャップ溶接システム: 水冷システムを備えた赤外線溶接。
機械寸法： 176x95x200cm（各円にエンドキャップ2個（片側）付き）。特別なご要望がある場合は、寸法はそれに応じて変更いたします。
電源:デフォルトは 380V、50Hz、3 相、6KW ですが、その他の電圧はさまざまな国の顧客に応じてカスタマイズできます。
