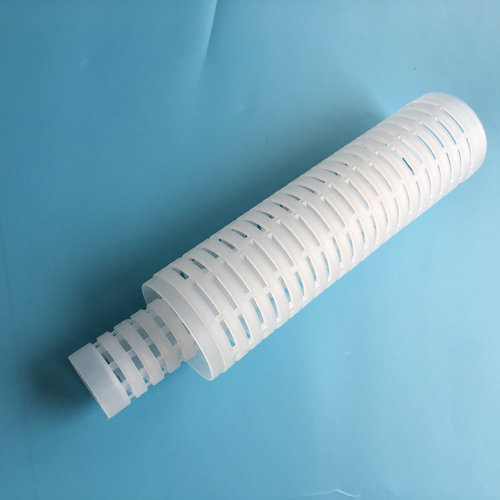

インナーコアとアウターケージの製造 - カートリッジの完全性の基盤

ビュー : 4

著者 : indrofiltermachine.com

更新時間 : 2026-02-23 16:13:02

インナーコアとアウターケージの製造 - カートリッジの完全性の基盤
工業用濾過の世界では、濾材の効率、ミクロン単位の濾過性能、そして汚染物質の捕捉性能が大きな注目を集めています。しかし、高性能プリーツフィルターカートリッジの裏には、圧力下でも性能を維持できるかどうかを左右する2つの重要な構造部品、すなわち内側のコアと外側のケージが存在します。
これらのプラスチック製支持構造は、単なるフレームワークをはるかに超えるものです。カートリッジの完全性を支える基盤であり、形状を維持し、圧力負荷に耐え、プリーツを保護し、長期的な運用安定性を確保する役割を担っています。精密に設計された内部コアと外部ケージがなければ、最高品質のろ過材であっても、早期に故障してしまいます。
この記事では、内部コアと外部ケージの製造における設計原理、材料の選択、製造技術、構造上の課題、品質管理基準について説明します。

1. 内核の構造的役割
インナーコアは、プリーツフィルターカートリッジの中央支持構造として機能します。プリーツメディアシリンダー内に配置され、主に運転中の内向きの圧力に抵抗します。
耐圧性と崩壊防止
ろ過中、流体はカートリッジの外側から内側へ流れます（ほとんどの標準設計）。汚染物質が蓄積すると差圧が増加し、媒体を中央に向かって押し出す圧縮力が発生します。
内部コアは次の条件を満たす必要があります。

メディア崩壊を防ぐ
開いた流路を維持する
高差圧下でも変形しない
長いカートリッジ（20インチ、30インチ、40インチ）を曲げずにサポートします

適切に設計されていない内部コアは座屈する可能性があり、流動面積の減少や壊滅的な崩壊につながる可能性があります。
フロー最適化
内部コアは機械的強度に加え、出口へのスムーズな流れを確保する必要があります。リブパターンと穿孔設計は、以下の要素に影響を及ぼします。

乱気流レベル
圧力降下
流量分布の均一性

最適化されたリブ形状により、構造強度が油圧性能を損なうことはありません。

2. 外側のケージの保護機能
外側のケージはプリーツ状のメディアを囲み、外からの力や取り扱いによる損傷から保護する役割を果たします。
ラジアルサポート
高流量システムや逆流が発生するアプリケーションでは、圧力が外側に作用する可能性があります。外側のケージは、以下のことを防ぎます。

プリーツバルーン
メディアティアリング
構造の歪み

特に高流量フィルタ設計では、プリーツ間隔と有効なろ過面積を維持するために、外側のケージの剛性が不可欠です。
取り扱いと設置の保護
輸送、設置、メンテナンスの際、カートリッジに機械的なストレスがかかる場合があります。外側のケージ：

プリーツの潰れを防ぎます
円筒形状を維持
ハウジングへの挿入時の変形を防止

この保護の役割は、長さに応じて曲げ力が増加する長いカートリッジの場合、さらに重要になります。

3. 材料の選択：性能のためのエンジニアリング
材料の選択は、内側のコアと外側のケージの製造において基本となります。
よく使われる材料
ほとんどの構造部品は、次のような高性能熱可塑性プラスチックから製造されています。

ポリプロピレン（PP）
強化ポリプロピレンブレンド
高温用途向けナイロン（PA）
ガラス充填ポリマーで剛性を向上

これらの材料は以下に基づいて選択されます:

化学的適合性
耐熱性
機械的強度
コスト効率

過酷な化学環境の場合、強化されたポリマー配合により、膨潤、ひび割れ、劣化に対する耐性が確保されます。
強さと流れのバランス
材料の厚さは慎重に最適化する必要があります。壁が厚すぎる場合：

材料費の増加
オープンエリアを制限する
圧力降下を上げる

薄すぎる:

崩壊のリスク
長期耐久性を低下させる

エンジニアリング設計は、構造の完全性と水力効率の理想的なバランスを目指します。

4. 内核の設計工学
内部コアの設計にはいくつかの重要なパラメータが関係します。
リブパターンと形状
リブ構造は圧縮強度を決定します。一般的な設計には以下のものがあります。

垂直ストレートリブ
スパイラルリブ
ダイヤモンドパターンのミシン目
強化されたクロスラティス構造

各パターンは、負荷分散とフローダイナミクスにおいて異なる利点を提供します。
開口率
オープンエリアの割合は次に影響します:

圧力降下
流量容量
瓦礫の堆積

開口面積が大きいほど流動性は向上しますが、構造強度は低下します。エンジニアはシミュレーションツールを使用してこの比率を最適化します。
延長カートリッジの長さ補強
40インチフィルターの場合、軸方向の補強が重要になります。適切な設計がないと、以下のような問題が生じます。

コアのたるみが発生する可能性がある
関節部分が弱くなる可能性がある
整合の問題が発生する可能性がある

高度な生産には、長いスパンにわたって曲がるのを防ぐために補強されたリブ接合部が含まれることがよくあります。

5. 外側ケージの設計工学
外側のケージの設計は、内側のコアのエンジニアリングを補完します。
プリーツサポートの最適化
外側のケージはプリーツの間隔を維持する必要があります。間隔が変わる場合は、

濾過面積が減少する
汚れ保持能力が低下する
圧力分布が不均一になる

均一なスロット間隔により、プリーツがカートリッジの全長にわたって均等に分散されます。
耐衝撃性
外側のケージは、ひび割れることなく軽微な衝撃を吸収する必要があります。これは特に以下の場合に重要です。

倉庫保管
輸送
カートリッジの交換

高品質の射出成形により、強靭性と寸法安定性が保証されます。

6. 製造技術
再現性と信頼性を保証するには、精密な製造が不可欠です。
射出成形
内部コアと外部ケージのほとんどは高精度の射出成形によって製造されています。
利点は次のとおりです:

厳しい寸法公差
均一な壁厚
高い生産効率
複雑なリブ形状に対応

現代の射出成形金型は、反りや収縮を減らすように設計されています。
自動切断と長さ接続
20 インチ、30 インチ、または 40 インチのカートリッジの場合、複数の成形セクションを次の方法で結合できます。

熱溶接
赤外線融合
超音波溶接

精密な位置合わせ治具により、接続時の軸方向の真直度が確保されます。
品質管理されたツール
金型の精度は最終製品の品質に直接影響します。高品質の金型は以下を保証します。

均一な穿孔サイズ
一貫したリブの厚さ
寸法偏差が最小限

定期的な金型メンテナンスにより、カートリッジの完全性を損なう可能性のある欠陥を防止できます。

7. 生産における構造的な課題
メーカーは、高品質のコアとケージを製造する際にいくつかの課題に直面しています。
反りと収縮
熱可塑性プラスチックは冷却時に自然に収縮します。冷却制御が適切でないと、次のような問題が発生する可能性があります。

楕円変形
ずれ
同心度の低下

温度管理を制御し、金型設計を最適化することで、これらのリスクを軽減できます。
アライメント精度
内芯、プリーツメディア、外枠の同心度は非常に重要です。ずれが生じると、次のような問題が発生する可能性があります。

不均一な圧力負荷
シール漏れ
寿命の短縮

自動組み立てシステムによりアライメント精度が向上します。
長期疲労耐性
繰り返しの圧力サイクルは構造部品に負荷をかけます。高品質の材料とリブ形状により、長期間にわたる疲労亀裂に対する耐性を確保します。

8. 品質管理とテスト
構造上の信頼性を保証するために、厳格なテスト手順が実施されています。
寸法検査
主なパラメータは次のとおりです。

外径公差
内径の一貫性
壁厚の均一性
真直度と丸み

精密測定ツールにより、業界標準のハウジングとの互換性が確保されます。
機械試験
テストには以下が含まれます:

崩壊圧力テスト
破裂強度検証
圧縮抵抗評価

これらのテストにより、内側のコアと外側のケージの両方が必要なパフォーマンスしきい値を満たしていることが確認されます。
化学適合性試験
サンプルは以下にさらされる可能性があります:

酸性溶液
アルカリ溶液
溶剤
高温流体

これにより、実際の条件下で構造コンポーネントが劣化しないことが保証されます。

9. プリーツメディアとの統合
構造コンポーネントはプリーツろ過媒体とシームレスに連携する必要があります。
接着互換性
内部コアと外部ケージは、次の方法でしっかりと結合する必要があります。

メルトブローンメディア
膜媒体
不織布

材料の適合性により、エンドキャップの溶接および組み立て時に強力な接着が保証されます。
プリーツ形状の維持
構造精度により以下が保証されます:

均一なプリーツの高さ
安定したろ過面積
バランスの取れた汚染物質負荷

適切なサポートがないと、プリーツの崩壊により有効なろ過面積が大幅に減少する可能性があります。

10. インナーコアとアウターケージの製造がカートリッジの品質を決定づける理由
ろ過媒体が粒子の保持を決定しますが、構造コンポーネントがそのパフォーマンスを長期にわたって維持できるかどうかを決定します。
適切に製造された内部コアと外部ケージは、次の機能を提供します。

機械的安定性
耐圧性
プリーツ保護
寸法精度
長寿命

構造が適切に設計されていない場合、次のような結果になります。

早すぎる崩壊
メディアの歪曲
圧力降下の増加
予期しないシステムシャットダウン

需要の高い産業用途では、構造的な欠陥は許容されません。そのため、コアとケージの製造精度がカートリッジ全体の信頼性を直接左右します。

結論
インナーコアとアウターケージの製造は二次的な工程ではなく、カートリッジの完全性を支える重要な要素です。これらの構造要素により、プリーツフィルターカートリッジは耐圧力性、形状維持、ろ材保護、そして耐用年数全体にわたる安定したろ過性能を実現します。
高度な材料選択、最適化されたリブ形状、精密射出成形、厳格な品質管理を通じて、メーカーは現代の産業用濾過システムの要求を満たす構造部品を生産できます。
流量が増加し、ろ過システムが40インチ以上に拡大するにつれて、強固で精密に設計されたインナーコアとアウターケージの重要性はますます高まります。結局のところ、フィルターカートリッジの強度は、そのバックボーンの強度に左右されます。そして、そのバックボーンは、専門的に設計・製造された構造部品から始まります。
