長さ接続プロセスの理解 - 10インチから40インチのフィルターのスケーリング
工業用液体およびガスろ過システムにおいて、フィルターの長さは流量、異物保持能力、そしてシステム効率を左右する上で重要な役割を果たします。標準的な用途では10インチのフィルターカートリッジが広く使用されていますが、多くの工業プロセスでは、より高い流量とより長いサービスサイクルに対応するために、20インチ、30インチ、または40インチといったより長い構成のフィルターが求められます。
10インチから40インチへのフィルターのスケールアップは、単にサイズを大きくするだけでは不十分です。拡張カートリッジ全体にわたって構造的完全性、シール信頼性、そしてろ過性能の一貫性を確保するには、精密かつ技術的に制御された長さ接続プロセスが必要です。このプロセスを理解することは、安定した高性能ろ過の実現を目指すメーカー、エンジニア、そしてプラントオペレーターにとって不可欠です。
この記事では、フィルター カートリッジを 10 インチから 40 インチに拡張する際に関係するエンジニアリング原理、製造技術、構造上の課題、および品質管理基準について説明します。

1. フィルターの長さをスケールする理由
接続プロセス自体について説明する前に、なぜより長いフィルターが必要なのかを理解することが重要です。
流量能力の向上
40インチのフィルターカートリッジは、10インチのカートリッジの約4倍のろ過面積を提供します（プリーツの密度と構造によって異なります）。これにより、以下のことが可能になります。
  • より高い流量
  • 初期圧力降下が低い
  • ハウジング内のカートリッジ数の削減
大規模システムの場合、フィルターの数を減らして長くすると、ハウジングの設計が簡素化され、設置の複雑さが軽減されます。
長寿命
フィルターが長くなると、ろ材面積が増加するため、より多くの汚染物質を保持できます。その結果、以下のようになります。
  • 交換間隔が長い
  • メンテナンス頻度が低い
  • ダウンタイムの短縮
水処理、医薬品、食品・飲料、化学などの業界では、この延長された運用サイクルにより生産性が大幅に向上します。

2. 長さスケーリングの技術的課題
利点は明らかですが、フィルターの長さを長くすると、いくつかの技術的な課題が生じます。
構造安定性
10インチカートリッジは動作中の軸方向応力が比較的低い。しかし、40インチカートリッジは以下の条件に耐えなければならない。
  • より高い内部圧力
  • 軸圧縮応力
  • 曲げやたわみの可能性
適切な構造補強がないと、長いカートリッジは潰れたり、歪んだり、流量分布が不均一になったりする可能性があります。
アライメント精度

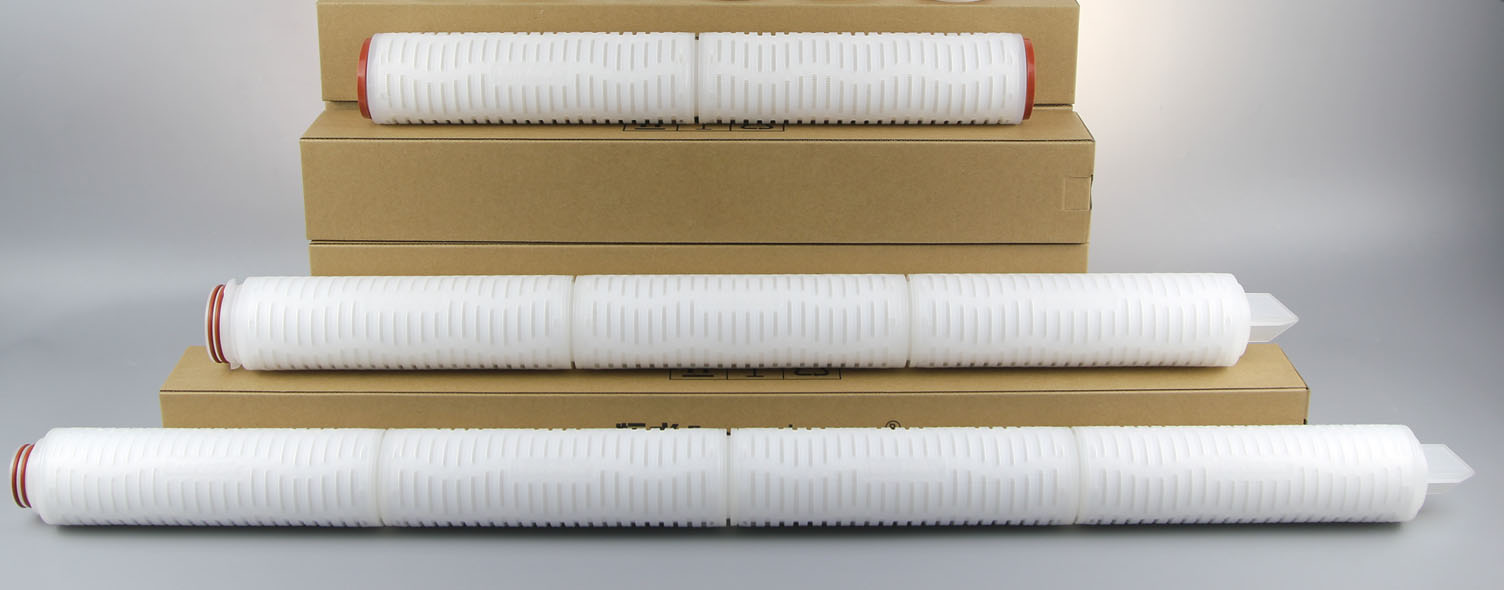

複数の10インチセグメントを連結して20インチ、30インチ、または40インチのカートリッジを作成する場合、完璧な軸合わせが不可欠です。わずかなずれでも、次のような問題が発生する可能性があります。
  • 不均一なプリーツ圧縮
  • メディアの歪曲
  • 接合部からの漏れ
  • ろ過効率の低下
シーリングの完全性
各接合点は潜在的な弱点領域を表します。接合部は以下の条件を満たす必要があります。
  • 機械的に強い
  • 耐薬品性
  • 微小な隙間がない
  • 長期の圧力サイクルに耐えられる
したがって、接続プロセスでは、機械的な結合と正確な熱制御の両方を統合する必要があります。

3. 長さ接続に使用される方法
10インチから40インチまでのフィルターカートリッジの製造には、複数の製造技術が用いられます。最も一般的なものは以下のとおりです。
1) 熱溶接接続
熱溶接では、制御された熱を使用してプラスチック部品またはサポートコアを融合します。
主な機能:
  • シームレスな構造結合を作成
  • 一貫した内径を維持
  • 接着剤が不要
  • 強力な耐圧性を実現
精密な温度管理が不可欠です。過熱は部品の変形につながる可能性があり、一方、熱不足は接合部の強度低下につながります。

2) 赤外線溶接技術
赤外線加熱は次のような利点があるため、ますます好まれています。
  • 非接触加熱
  • 均一な熱分布
  • 材料ストレスの軽減
  • よりきれいな溶接面
赤外線溶接により、接合面が融合前に均一に溶けるため、従来の接触加熱に比べてより強力で均一な接合が得られます。

4. 内部コアと外部ケージの考慮
長さをスケーリングする場合は、内部のサポート構造も適切に拡張または接続する必要があります。
内部コア強化
内側のコアがプリーツ状のろ材を内向きの圧力から支えます。40インチフィルターの場合：
  • コアの厚さを最適化する必要がある
  • リブ構造は崩壊を防ぐ必要がある
  • ジョイント部分は完全に揃っている必要がある
コアの接合が不適切だと、流れの乱れや応力集中点が生じる可能性があります。
外側ケージの安定性
外側のケージはプリーツを外からの圧力や取り扱いによるダメージから保護します。長さを伸ばす際：
  • ケージジョイントは剛性を保つ必要がある
  • プリーツの間隔は一定に保つ必要がある
  • ラジアル強度が低下してはならない
高度な製造技術により、内側のコアと外側のケージの両方が 40 インチの全長にわたって構造的な対称性を維持します。

5. プリーツメディアの連続性
長さ接続プロセスで最も重要な側面の 1 つは、プリーツの連続性を維持することです。
デッドゾーンの回避
接続部でろ材が正しく配置されていない場合、「デッドろ過ゾーン」が形成される可能性があります。これらの領域は以下のとおりです。
  • 有効濾過面積を減らす
  • 局所的な圧力降下の増加
  • 耐用年数を短縮する
連続プリーツ結合により以下が保証されます:
  • 均一な汚染物質の分布
  • バランスの取れた流れ
  • 安定した差圧
接合部におけるメディアボンディング
高品質な製造工程では、プリーツ状のメディアセクションを最終的な構造溶接の前に慎重に接合します。これにより、以下のことが保証されます。
  • バイパスチャネルなし
  • 弱い継ぎ目はありません
  • 安定したプリーツ形状
40 インチの長さにわたってプリーツの高さを一定に保つことは、高流量アプリケーションでは特に重要です。

6. 拡張フィルターのエンドキャップの位置合わせ
エンド キャップは、40 インチ構造全体に対して完全に中央に配置されていなければなりません。
長さをスケーリングする場合:
  • 軸方向の真直度を制御する必要がある
  • 並行性を維持する必要がある
  • シール面は均一でなければならない
わずかな逸脱でも次のような結果が生じる可能性があります:
  • ハウジングの不適切なフィット
  • シール漏れ
  • 不均一な圧縮
最終的なエンドキャップの溶接中に寸法安定性を保証するために、精密な治具と自動組み立てシステムがよく使用されます。

7. 長さ接続における品質管理
10 インチから 40 インチに拡大すると製造の複雑さが増し、品質管理がさらに重要になります。
寸法検査
メーカーは通常、次の点をチェックします。
  • 全長公差
  • 真直度偏差
  • 同心
  • 関節の対称性
厳しい許容誤差により、標準のフィルター ハウジングとの互換性が確保されます。
圧力テスト
各拡張カートリッジは次の検査を受ける必要があります。
  • バブルポイントテスト
  • 完全性テスト
  • 破裂圧力検証
これにより、ジョイント部分が元の 10 インチ構造と同じくらい強力であることが確認されます。
フローパフォーマンス検証
テストには以下が含まれます:
  • 初期圧力降下測定
  • 流量確認
  • 粒子保持効率
適切に接続された 40 インチ フィルターは、パフォーマンスの低下なしに、統合された 4 つの 10 インチ ユニットと同等のパフォーマンスを発揮します。

8. 適切な長さの接続の利点
接続プロセスが最適化されると、スケーリングによって大きな運用上のメリットがもたらされます。
住宅数の減少
別々のハウジングで 4 つの 10 インチ カートリッジを使用する代わりに、1 つの 40 インチ カートリッジを使用すると、設置と配管が簡素化されます。
メンテナンスコストの低減
カートリッジが少ないということは、次のことを意味します。
  • より速い交換
  • 労働要件の低減
  • シーリングポイントの削減
システム効率の向上
長いカートリッジには次のような利点があります:
  • より安定した流量分布
  • 時間の経過とともに圧力低下が減少
  • 汚れ保持能力の拡張
これらの改善により、エネルギー消費量と運用コストが直接削減されます。

9. 40インチフィルターの適用分野
延長型フィルターは、次のような用途で広く使用されています。
  • 工業用水処理システム
  • 製薬プロセスのろ過
  • 食品・飲料製造
  • マイクロエレクトロニクス製造
  • 化学処理工場
  • 大規模RO前ろ過システム
これらの分野では、生産需要を満たすために 10 インチから 40 インチへのスケーリングが不可欠な場合が多くあります。

10. 長さスケーリングの将来動向
産業プロセスの自動化が進み、大容量システムが標準化されるにつれて、長さ接続技術は進化し続けています。
新たな開発には以下が含まれます。
  • 完全自動化ロボット溶接システム
  • リアルタイム熱監視
  • AI駆動型アライメント制御
  • 高強度複合コア材料
これらの革新により、サイクルタイムと材料のストレスが軽減され、ジョイントの信頼性が向上します。

結論
フィルターカートリッジを10インチから40インチに拡張することは、単に長さを伸ばすよりもはるかに複雑です。構造補強、熱接着、プリーツの連続性、アライメント精度、そして品質管理といった高度なエンジニアリングが求められます。
長さ接続プロセスを適切に実行することで、40 インチ カートリッジは次の機能を実現します。
  • 短いユニットと同等の構造的完全性
  • 一貫したろ過効率
  • 安定した圧力性能
  • 長寿命
ろ過メーカーや産業ユーザーにとって、このプロセスを理解することは、信頼性の高い高流量ろ過システムを実現するための鍵となります。
産業需要が拡大し続ける中で、現代の生産環境に対応できる高性能の濾過ソリューションを提供するには、長さ接続技術を習得することが不可欠であり続けます。
